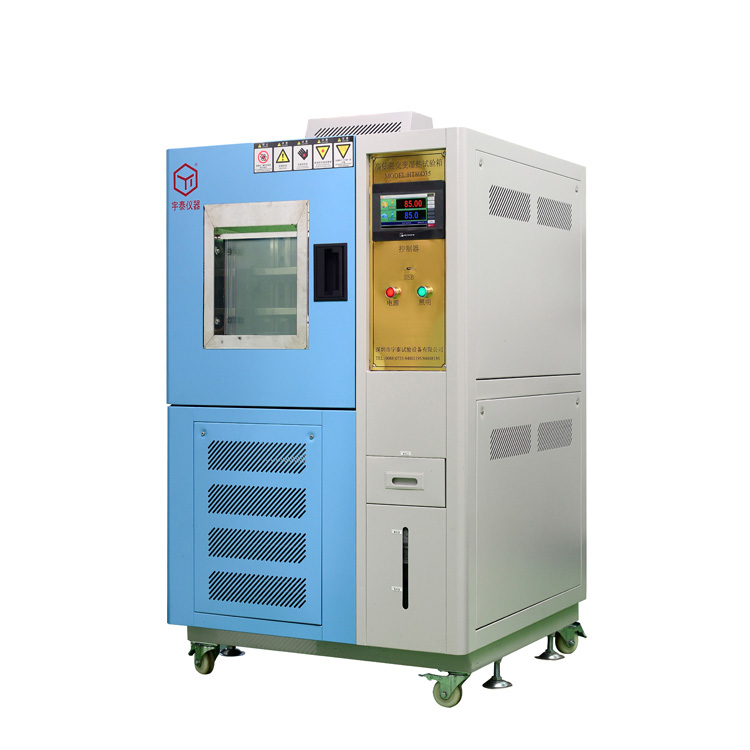

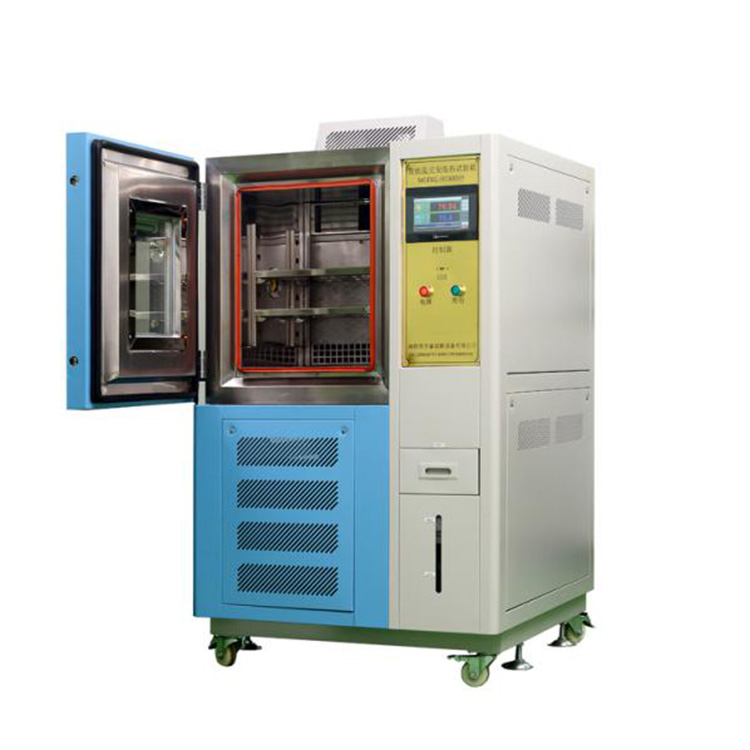

HT-D40
產品型號：HT1000D40
|
序號 |
技術項目 |
規格參數 |
|
1. |
工作室尺寸： |
1000*1000*1000mm。 |
|
2. |
外形尺寸： |
1500*1970*1450mm。 |
|
3. |
試驗溫度： |
-40℃~+150℃。 |
|
4. |
降溫速率： |
約1.2℃/min，非線性,空載。 |
|
5. |
降溫時間: |
R.T(+25℃)~-40℃≤55min，非線性,空載。 |
|
6. |
升溫速率： |
約3.0℃/min，非線性,空載。 |
|
7. |
升溫時間: |
R.T(+25℃)~+125℃≤35min，非線性,空載。 |
|
8. |
溫度波動度： |
≤±0.5℃。 |
|
9. |
溫度解釋度： |
0.01℃。 |
|
10. |
溫度均勻度： |
≤±2.0℃。 |
|
11. |
溫度偏差： |
≤±2.0℃。 |
|
12. |
濕度范圍： |
20%~98%R.H。 |
|
13. |
低濕@溫度： |
20%@（60~85℃）。 |
|
14. |
高濕@溫度： |
98%@（20~85℃）。 |
|
15. |
低溫@濕度： |
20℃@（50%~98%R.H)。 |
|
16. |
高溫@濕度： |
85℃@（20%~98%R.H)。 |
|
17. |
濕度解釋度： |
0.1%R.H。 |
|
18. |
濕度均勻度： |
±2.5%R.H（20%~98%R.H)。 |
|
19. |
溫度偏差： |
≤±2.5%R.H（20%~98%R.H)。 |
|
20. |
使用電源： |
380V/50HZ/11.2KW/3P+G+N。 |
|
21. |
冷卻方式： |
標配風冷冷凝器（可訂制水冷冷凝器）。 |
|
序號 |
技術項目 |
技術規格說明 |
|
1 |
制冷方式： |
雙級機械壓縮機制冷方式。 |
|
2 |
制冷壓縮機： |
采用“法國泰康”壓縮機，2套。 配避震管：用于減緩壓縮機震動。 |
|
3 |
冷凝方式 |
標配風冷：儀器自帶風冷冷卻裝置。 可選購水冷型： 1）冷卻水塔或冷凍水裝置由客戶自備。 2）裝備有冷卻水流量自動調節裝置，節能效果非常明顯。 3）比風冷型節能省電，同時噪音更低，主要元器件（如壓縮機等）性能更穩定、使用壽命更長。 4）因涉及物業管理及空中作業等，冷卻水塔安裝由客戶自行安裝。 |
|
4 |
蒸發器： |
翅片換熱器，套管式。 |
|
5 |
節流裝置： |
電子膨脹閥，步進電機驅動，用于制冷系統節流制冷，配閥芯、納子。 |
|
6 |
制冷劑 ： |
R404a/R23（臭氧耗損指數均為 0）。 |
|
7 |
冷凍干燥過濾器： |
用于過濾制冷系統制冷劑中雜質與油污。 |
|
8 |
制冷系統保護： |
壓縮機超壓、超溫、過載、過流保護。 |
|
序號 |
保護裝置 |
保護裝置說明 |
|
1 |
漏電保護： |
獨立空氣開關，安全接地，避免觸電危險，保障操作人員人身安全。 |
|
2 |
相序保護： |
相序保護器，防止電源缺相。 |
|
3 |
系統互鎖： |
循環風機與加熱系統、加濕系統互鎖，循環風機未工作時，加熱或加濕系統無法運行。 |
|
4 |
壓縮機過載保護： |
配置熱繼電器（過流繼電器）加裝保護開關，防止壓縮機過載、過流，當壓縮機工作在過載過流狀態時，停機并報警。 |
|
6 |
壓縮機超溫保護： |
配置溫度傳感器，當壓縮機因作功，溫度超過設定值時，停機并報警。 |
|
7 |
壓縮機超溫保護： |
冷卻水供水欠壓、水溫過高保護。 |
|
8 |
加熱組件過流保護： |
配置熱繼電器（過流繼電器），同時加裝保護開關，防止加熱組件過載、過流；當加熱組件工作在過載過流狀態時，停機并報警。 |
|
9 |
加濕組件過流保護： |
配置熱繼電器（過流繼電器），同時加裝電機保護開關，防止加濕組件過載、過流；當加濕組件工作在過載過流狀態時，停機并報警。 |
|
10 |
加濕器防干燒保護： |
防干焚裝置，液位開關控制。 |
|
11 |
測試區超溫保護： |
配置獨立的超溫保護器，實時顯示測試區溫度，溫度超上限聲光報警并切斷儀器電源。 |
|
12 |
試驗箱&電控柜超溫保護： |
控制系統內置溫度控制模塊，當箱體溫度超過用戶設定值時，試樣電源自動斷電功能停機并報警設備出廠時已由廠家設定好）。 |
|
13 |
觀察窗超溫保護： |
控制系統內置溫度控制模塊，當試驗箱觀察窗溫度超過用戶設定值時，停機并報警。 |
|
14 |
急停保護： |
配備急停按鈕，緊急情況下按下后停止設備運行，急停按鈕加裝保護套，防止誤碰誤操作。 |
|
序號 |
技術項目 |
技術規格說明 |
|
1) |
控制系統型號: |
YUTAI V3.0溫濕控制系統。 |
|
2) |
專利證書號： |
2014SR192468。 |
|
3) |
顯示器: |
7寸,TFT顯示屏（≤408L機臺使用7寸屏）。 |
|
4) |
主要功能： |
1、溫濕度試驗控制功能（輸入、顯示、輸出）。 2、試驗溫濕度、時間、歷史曲線記錄。 3、程序自由編寫功能。 4、存儲功能(可記錄、儲存試驗程序、曲線等數據） 。 5、USB下載功能，網絡連接用于傳輸、監控功能（如接入MES系統等）。 6、通訊功能：支持RS232,R485,TCP/IP等協議、接口。 |
|
5) |
運行方式: |
支持程序模式&定值模式。 |
|
6) |
設定方式: |
摸屏點擊、手寫輸入,中英文菜單 。 |
|
7) |
界面對話語言: |
中英文語言菜單 |
|
8) |
程序容量 |
可編輯程序:共120組程序. 循環數：100段/組。 步數：****** 999 步 程序可相互鏈接（鏈接程序序號可選擇）。 |
|
序號 |
功能系統 |
配件名稱 |
品牌 |
|
|
1. |
箱體結構 |
箱體（含整套鈑金配件） |
中國YUTAI |
|
|
2. |
制冷系統 |
壓縮機*2套 |
法國泰康 |
|
|
3. |
制冷系統 |
冷凍干燥過濾器 |
丹麥丹佛斯 |
|
|
4. |
制冷系統 |
發熱組件 |
中國YUTAI |
|
|
5. |
制冷系統 |
交流接觸器 |
法國施耐德 |
|
|
6. |
制冷系統 |
制冷劑R404A |
美國杜邦 |
|
|
7. |
制冷系統 |
制冷劑R23 |
美國杜邦 |
|
|
8. |
制冷系統 |
針閥 |
丹麥丹佛斯 |
|
|
9. |
制冷系統 |
避震管 |
美國帕利斯 |
|
|
10. |
制冷系統 |
視液鏡 |
丹麥丹佛斯 |
|
|
11. |
制冷系統 |
膨脹閥 |
丹麥丹佛斯 |
|
|
12. |
加濕系統 |
加濕組件 |
中國YUTAI |
佳樂 |
|
13. |
加濕系統 |
交流接觸器 |
法國施耐德 |
西門子 |
|
14. |
加濕系統 |
固態繼電器 |
法國施耐德 |
佳樂 |
|
15. |
空氣循環 |
氣動電磁閥 |
臺灣亞德克 |
|
|
16. |
空氣循環 |
長軸電機 |
臺灣東元 |
|
|
17. |
控制系統 |
溫濕試驗控制程序 |
中國YUTAI |
|
|
18. |
控制系統 |
溫度傳感器 |
中國YUTAI |
|
|
19. |
控制系統 |
濕度傳感器 |
中國YUTAI |
|
|
20. |
控制系統 |
觸摸屏 |
臺灣威綸通 |
|
|
21. |
控制系統 |
急停開關 |
法國施耐德 |
|
|
22. |
控制系統 |
按鈕開關 |
法國施耐德 |
|
|
23. |
安全保護 |
熱繼電器 |
法國施耐德 |
|
|
24. |
電工輔助 |
電線 |
金龍羽 |
|
|
25. |
電工輔助 |
接線排 |
日本IDEC |
|
